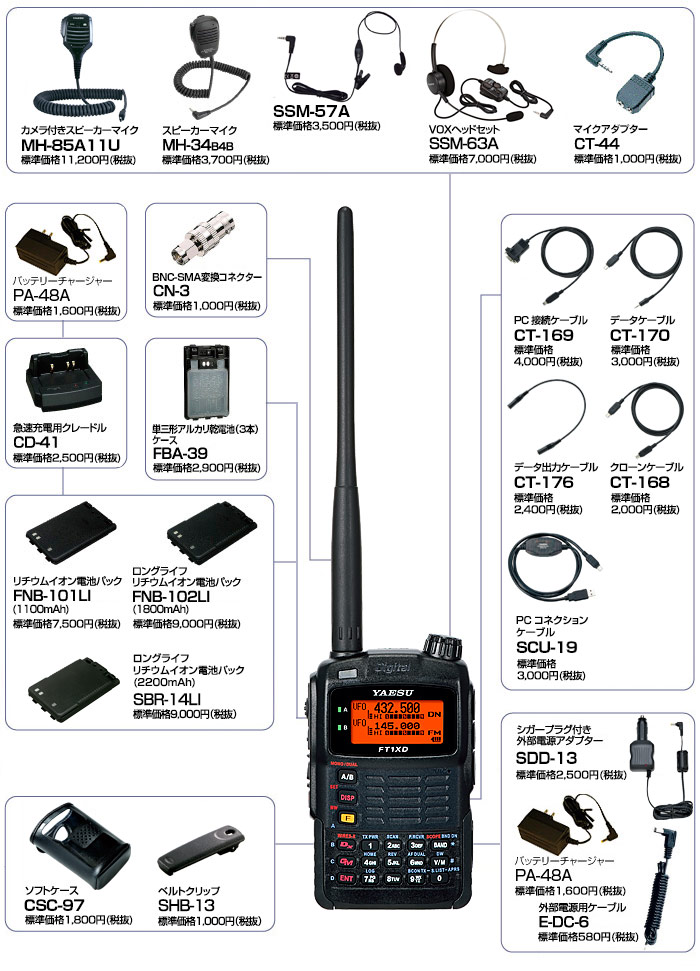

FT1XD
YAESU

FT1XD ・・・ 50W/35W (3アマ免許)価格:\36,720 (税込)  送料無料



デジタルならではの数々の新機能を搭載した次世代デジタルトランシーバー

仕様

受信周波数範囲
:0.5~1.8 MHz (AM Radio)
:1.8~30 MHz (SW Radio)
:30~76 MHz (50 MHz HAM)
:76~108 MHz (FM Radio)
:108 ~137 MHz (Air Band)
:137~174 MHz (144 MHz HAM)
:174~222 MHz (VHF Band)
:222~420 MHz (GEN1)
:420~470 MHz (430 MHz HAM)
:470~800 MHz (UHF Band)
:800~999.99 MHz (GEN2)

B (サブ)バンド:108~137 MHz (Air Band)
:137~174 MHz (144 MHz HAM)
:174~222 MHz (VHF Band)
:222~420 MHz (GEN1)
:420~470 MHz (430 MHz HAM)
:470~579.995 MHz (UHF Band)

送信周波数範囲144~146 MHz
430~440 MHz
送受信周波数ステップ5, 6.25, 8.33, 9, 10, 12.5, 15, 20, 25, 50, 100 KHz
(エアバンドに限り8.33kHzを選択可能。AMラジオ放送帯に限り9kHzを選択可能)
周波数安定度±2.5ppm  -20℃ ~ +60℃
電波形式F1D, F2D, F3E, F7W
通信方式単信方式
アンテナインピーダンス50Ω
電源電圧定格DC7.4V(FNB-101LI/FNB-102LI使用時),マイナス接地
DC7.2V(SBR-14LI使用時),マイナス接地
DC4~14V,マイナス接地
動作可能範囲(外部電源入力)DC11~16V,マイナス接地(E-DC-5B使用時)>
消費電流
受信定格出力時モノバンド:約150mA
デュアルバンド:約220mA
受信スケルチ時モノバンド:約100mA
デュアルバンド:約150mA
受信バッテリーセーブ時
(受信1:セーブ5)
モノバンド:約45mA
デュアルバンド:約45mA
GPS ON時:約+30mA
DIGITAL時:約+65mA
電源オフ時(APO):約600μA
144MHz帯送信時(5W):約1.7 A
430MHz帯送信時(5W):約2.0 A
使用温度範囲-20℃~+60℃
ケース寸法60(W) × 95(H) × 28(D) mm (突起物を除く)
本体重量約265 g (アンテナ、電池パックFNB-101LIを含む)
■送信部
送信出力5W (L3:2.5 / L2:1.0 / L1:0.1W 切替可能) DC 7.4 V または外部電源端子
変調方式F2D, F3E, F1D:リアクタンス変調
F7W:4値周波数偏位変調 (C4FM)
不要輻射強度60 dB以下 (Hi, L3, L2)
50 dB 以下 (L1)
マイクロフォンインピーダンス約2kΩ(エレクトレットコンデンサ型)
■受信部
受信方式AM, NFM: ダブルコンバージョンスーパーヘテロダイン
AM/FM Radio: シングルコンバージョンスーパーヘテロダイン
中間周波数1st: 47.25MHz (AM, NFM A Band)
1st: 46.35MHz (AM, NFM B Band)
2nd: 450 kHz (AM, NFM)
1st: 130 kHz (AM/FM Radio)
受信感度3 uV for 10 dB SN (0.5~30 MHz, AM)
0.35 uV TYP for 12 dB SINAD (30~54 MHz, NFM)
1 uV TYP for 12 dB SINAD (54~76 MHz, NFM)
1.5 uV TYP for 12 dB SINAD (76~108 MHz, WFM)
1.5 uV TYP for 10 dB SN (108~137 MHz, AM)
0.2 uV for 12 dB SINAD (137~140 MHz, NFM)
0.16 uV for 12 dB SINAD (140~150 MHz, NFM)
0.2 uV for 12 dB SINAD (150~174 MHz, NFM)
1 uV for 12 dB SINAD (174~222 MHz, NFM)
0.5 uV for 12 dB SINAD (300~350 MHz, NFM)
0.2 uV for 12 dB SINAD (350~400 MHz, NFM)
0.16 uV for 12 dB SINAD (400~470 MHz, NFM)
1.5 uV for 12 dB SINAD (470~540 MHz, NFM)
3 uV TYP for 12 dB SINAD (540~800 MHz, NFM)
1.5 uV TYP for 12 dB SINAD (800~999 MHz, NFM)
0.19 uV TYP for BER 1% (Digital Mode)
通過帯域幅NFM, AM 12 kHz / 35 kHz ( -6 dB / -60 dB)
低周波定格出力200 mW (8 Ω for 10 % THD, 7.4 V)
400 mW (8 Ω for 10 % THD, 13.8 V)

この定格値は常温・常圧時の値です。

この定格は性能向上のため予告なく変更することがあります。
